Un trasduttore si riferisce a un dispositivo che converte l'energia elettrica e l'energia acustica l'una nell'altra. Il convertitore che converte l'energia elettrica in energia acustica è chiamato trasduttore trasmettente; Il convertitore che converte l'energia acustica in energia elettrica è un trasduttore ricevente. I principali indicatori di prestazione del trasduttore sono la frequenza operativa, la larghezza di banda di frequenza, la frequenza elettroacustica, l'impedenza alla frequenza di risonanza, direttività (larghezza del fascio di trasmissione) e sensibilità. Secondo le caratteristiche fisiche e i materiali utilizzati, i trasduttori possono essere divisi in due categorie: trasduttori magnetostrittivi e trasduttori elettrostrittivi. Il primo usa l'effetto magnetostrittivo dei materiali ferromagnetici, spesso realizzati in leghe di nichel o in ghisa; Quest'ultimo utilizza gli effetti elettrostrittivi e piezoelettrici ed è spesso realizzato con materiali dielettrici come la ceramica del bario in titanate e la ceramica di titanati di piombo macinato.

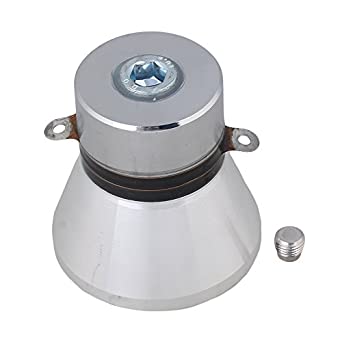

Un trasduttore ad ultrasuoni o un sensore ad ultrasuoni è un sensore acustico. I trasduttori ad ultrasuoni utilizzano ceramiche piezoelettriche che risuonano alle frequenze ultrasoniche. L'effetto piezoelettrico del materiale converte i segnali elettrici in vibrazioni meccaniche. Tipi di trasduttori ad ultrasuoni: possono essere divisi in trasduttori piezoelettrici, trasduttori sandwich, trasduttori cilindrici, trasduttori del corno invertito, ecc. Quando viene applicata una tensione a un trasduttore piezoelettrico, i cristalli piezoelettrici cambiano dimensione e forma; La tensione CA fa oscillare alla stessa frequenza e generare onde ad ultrasuoni.
Il trasduttore è costituito da un alloggiamento, uno strato corrispondente, un trasduttore di disco ceramico piezoelettrico, un supporto, un cavo di piombo e un ricevitore per array di piatti. Il trasduttore di disco ceramico piezoelettrico è realizzato in materiale piezoelettrico PZT-5 polarizzato nella direzione di spessore. Il ricevitore dell'array di piatti è composto da 8-16 trasduttori di piatti, due anelli metallici e guarnizioni in gomma.
I trasduttori ad ultrasuoni sono ampiamente utilizzati. Sono divisi in industrie, agricoltura e trasporti, vita, medicina e militare secondo le industrie a cui vengono applicati. Secondo le funzioni realizzate, è diviso in elaborazione ultrasonica, pulizia ad ultrasuoni, rilevamento ad ultrasuoni, rilevamento, monitoraggio, telemetria, controllo remoto, ecc.; Secondo l'ambiente di lavoro, è diviso in liquido, gas, organismi viventi, ecc.; Secondo la sua natura, è diviso in ultrasuoni di potenza, ultrasuoni di rilevamento, imaging ad ultrasuoni, ecc.
I trasduttori ceramici piezoelettrici utilizzano l'effetto piezoelettrico del corpo piezoelettrico polarizzato per ottenere un'uscita di tensione. La parte di ingresso è guidata da un segnale di tensione sinusoidale, che fa vibrare attraverso l'effetto piezoelettrico inverso. L'onda di vibrazione è accoppiata meccanicamente alla porta di uscita attraverso le porte di ingresso e uscita e la parte di uscita genera cariche elettriche attraverso l'effetto piezoelettrico positivo per realizzare le due trasformazioni del corpo piezoelettrico dall'energia elettrica -energia meccanica -elettrica -elettrica -elettrica. E ottenere la più alta tensione di uscita alla frequenza risonante del trasduttore piezoelettrico.
Rispetto ai trasformatori elettromagnetici, i trasformatori ceramici piezoelettrici presentano i vantaggi di piccole dimensioni, leggero, alta densità di potenza e alta efficienza, resistenza alla rottura, resistenza ad alta temperatura, paura della combustione, nessun interferenza elettromagnetica e rumore elettromagnetico. Inoltre, il trasformatore di ceramica piezoelettrica ha una struttura semplice, è facile da produrre ed è facile da produrre in serie, rendendolo un componente di sostituzione ideale per i trasformatori elettromagnetici in alcuni campi. I trasformatori di ceramica piezoelettrica sono utilizzati principalmente in convertitori di commutazione, computer per notebook, conducenti di lampade al neon, ecc.
Il motore ad ultrasuoni utilizza lo statore come trasduttore. L'effetto piezoelettrico inverso del cristallo piezoelettrico viene utilizzato per posizionare lo statore del motore alle vibrazioni di frequenza ad ultrasuoni. Quindi l'attrito tra lo statore e il rotore trasmette energia per guidare il rotore per ruotare. Il motore ad ultrasuoni ha un piccolo volume, grande coppia, alta risoluzione, struttura semplice, guida diretta, nessun meccanismo di freno, nessun meccanismo di cuscinetto, questi vantaggi sono benefici per la miniaturizzazione del dispositivo. I motori ad ultrasuoni sono ampiamente utilizzati in strumenti ottici, laser, processi di microelettronica a semiconduttore, macchinari di precisione e strumenti, robotica, medicina e ingegneria biologica.
Il principio del trasduttore di pulizia ad ultrasuoni è quello di utilizzare effetti fisici come cavitazione, pressione di radiazione e flusso sonoro quando le onde ad ultrasuoni si propagano nella soluzione di pulizia, per staccare lo sporco sulle parti di pulizia e di promuovere la reazione chimica tra il fluido di pulizia e lo sporco, raggiungere ultimo lo scopo degli oggetti di pulizia. La frequenza utilizzata dalla pulizia ad ultrasuoni può essere selezionata da 10 a 500 kHz in base alle dimensioni e allo scopo dell'oggetto di pulizia, generalmente da 20 a 50 kHz. Con l'aumento della frequenza del trasduttore ad ultrasuoni, dell'oscillatore di Langzhiwan, dell'oscillatore longitudinale, dell'oscillatore di spessore, ecc. In termini di miniaturizzazione, vi sono vibrazioni radiali e vibrazione di flessione di un vibratore di wafer. La pulizia ad ultrasuoni è stata sempre più utilizzata in attrezzature domestiche, elettronica, automobilismo, gomma, stampa, aeromobili, alimenti, ospedali e industrie di ricerca medica.

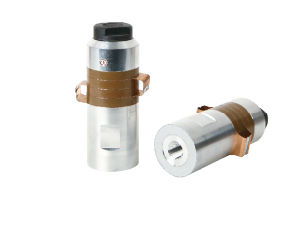

Esistono due tipi di trasduttori di saldatura ad ultrasuoni : trasduttori di saldatura in metallo ad ultrasuoni e trasduttori di saldatura in plastica ad ultrasuoni. Tra questi, la tecnologia di saldatura in plastica ad ultrasuoni è stata ampiamente utilizzata. La saldatura ad ultrasuoni utilizza le vibrazioni ad ultrasuoni generate dal trasduttore e trasmette l'energia delle vibrazioni ad ultrasuoni nell'area di saldatura attraverso il pezzo di saldatura superiore. A causa della grande resistenza acustica della zona di saldatura (ovvero la giunzione delle due saldature), verranno generate alte temperature locali per sciogliere la plastica o il metallo e i lavori di saldatura sono completati sotto l'azione della pressione di contatto. La saldatura ad ultrasuoni può facilmente saldare parti che non possono essere saldate con altri metodi di saldatura. Inoltre, risparmia inoltre costosi costi di stampo per i prodotti in plastica, abbrezza i tempi di lavorazione, migliora l'efficienza della produzione ed è economico, veloce e affidabile.
Aggiungendo il fine abrasivo con lo strumento di elaborazione ad ultrasuoni al pezzo sotto una certa pressione statica, la stessa forma dello strumento può essere elaborata. Durante l'elaborazione, il trasduttore deve generare un'ampiezza da 15 a 40 micron ad una frequenza da 15 a 40 kHz. Gli strumenti ad ultrasuoni rendono l'abrasivo sulla superficie del pezzo soggetto a un impatto continuo di una notevole forza di impatto, distruggendo il sito delle radiazioni ad ultrasuoni, rompendo il materiale e raggiungendo lo scopo della rimozione del materiale. L'elaborazione ad ultrasuoni viene applicata principalmente alla trasformazione di materiali fragili e duri come gemme, giada, marmo, agata e carburo cementato, nonché l'elaborazione di buchi a forma e fori profondi. Inoltre, l'aggiunta di vibrazioni del trasduttore ad ultrasuoni agli utensili di taglio ordinari può anche migliorare l'accuratezza e l'efficienza.
La perdita di peso ad ultrasuoni consiste nell'utilizzare l'effetto di cavitazione e la vibrazione micromeccanica dei trasduttori ad ultrasuoni per abbattere ed emulsionare le cellule adipose in eccesso sotto l'epidermide umana, quindi esplodere per raggiungere lo scopo della perdita di peso e della modellatura. Questa è una nuova tecnologia sviluppata a livello internazionale negli anni '90. La tecnologia di disattivazione ultrasonica ha raggiunto un rapido sviluppo in patria e all'estero.
Il trasduttore ad ultrasuoni viene utilizzato per ricevere la pressione del vaso sanguigno. Quando il palloncino viene pressurizzato e stretto contro il vaso sanguigno, il trasduttore ad ultrasuoni non può sentire la pressione del vaso sanguigno perché la pressione applicata è superiore alla pressione di vasodilatazione. Quando la pressione del vaso sanguigno diminuisce a un certo valore, la pressione dei due raggiunge un equilibrio. In questo momento, il trasduttore ad ultrasuoni può sentire la pressione del vaso sanguigno. Questa pressione è la pressione sistolica del cuore. Il segnale indicatore viene inviato attraverso l'amplificatore per dare il valore della pressione sanguigna. L'eliminazione dello stetoscopio sullo sfidmomanometro elettronico può ridurre l'intensità del lavoro del personale medico.
In ambienti tossici, radioattivi e altri duri, le persone non possono lavorare vicino a loro e devono essere controllate in remoto; I televisori, le ventole elettriche e altri interruttori elettrici richiedono un telecomando. Questi possono essere dotati di trasduttori ad ultrasuoni. Trasmettendo le onde ad ultrasuoni a distanza, il trasduttore ricevente installato sul sistema controllato riceve segnali, converte i segnali ultrasonici in segnali elettrici e realizza la legge Switch.
Nel trasporto moderno, è necessario monitorare automaticamente il traffico e il conteggio dei veicoli per cogliere il funzionamento dei veicoli. Ad esempio, una stazione di supervisione del traffico è dotata di un trasduttore ad ultrasuoni e delle sue apparecchiature ausiliarie che possono essere utilizzate sia per la trasmissione che per la ricezione. Quando il veicolo passa, ci sarà un ritorno dell'impulso acustico. Il numero di veicoli giornalieri può essere ottenuto contando e accumulando. Installare un trasduttore a doppio utilizzo nella parte posteriore dell'auto per prevenire una collisione posteriore. L'installazione di un trasduttore ad ultrasuoni piezoelettrico in ricezione sulla strada può anche monitorare la figura del rumore.
L'uso diffuso di trasduttori ad ultrasuoni rende la vita delle persone sempre più conveniente e la qualità della vita sta diventando sempre più alta. Weifang Jude è un produttore e fornitore di trasduttori ad ultrasuoni specializzati nella fornitura di trasduttori ad ultrasuoni, fornendo trasduttori di pulizia ad ultrasuoni, trasduttori di saldatura ad ultrasuoni e trasduttori ad ultrasuoni.
