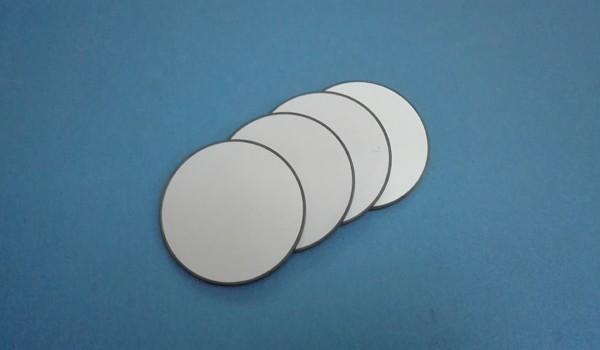

Il disco ceramico piezoelettrico , comunemente noto come chip di cicalino, è un elemento sonoro elettronico. Un materiale dielettrico ceramico piezoelettrico viene posizionato tra due elettrodi di rame rotondi. Quando un segnale audio CA è collegato ai due elettrodi, la piastra piezoelettrica vibrarà in base alla grandezza e alla frequenza del segnale per produrre un suono corrispondente. I fogli di ceramica piezoelettrica sono ampiamente utilizzati in apparecchi elettronici come giocattoli, orologi elettronici di pronuncia, strumenti elettronici, orologi elettronici, timer, ecc. A causa della loro struttura semplice e a basso costo.
Quando viene applicato un disco ceramico piezoelente con una tensione CC, produce deformazioni di flessione meccanica alterni e ripetute, generando così onde sonore nell'aria. Sotto l'azione della forza esterna, il foglio di ceramica piezoelettrico genera onde elettriche, che vengono convertite in segnali elettrici.
Alta sensibilità, basso consumo di energia, buona affidabilità, buona stabilità, resistenza ad alta e bassa temperatura, lunga durata, spessore sottile, leggero, piccole dimensioni, resistenza ad alta pressione, ecc.
Cicalino
Ricevitore
Allarme batteria
Sensore Electronic Sfigmomanometro

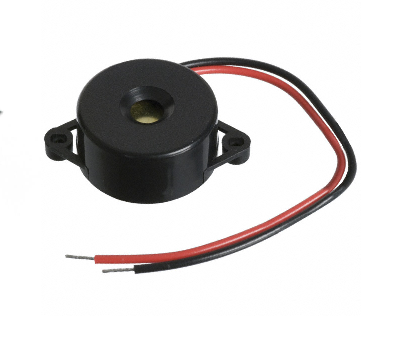

Un cicalino piezoelettrico è un corpo sano che utilizza la ceramica piezoelettrica come trasduttore elettroacustico. Il nucleo di questo tipo di dispositivo è un trasduttore realizzato in un wafer ceramico piezoelettrico incollato su un foglio di metallo, ovvero un foglio di cicalino piezoelettrico. Le caratteristiche di un cicalino piezoelettrico senza rumore a radiofrequenza e basso consumo energetico lo rendono molto apprezzato e sviluppato molto rapidamente.
Il cicalino piezoelettrico è composto principalmente da un multivibratore, un cicalino piezoelettrico, un matcher di impedenza, una scatola di risonanza e un guscio. Il multivibratore è composto da transistor o circuiti integrati. Quando la potenza è attivata (1,5 ~ 15 V Tensione di lavoro), il multivibratore inizia a vibrare e produce segnali audio da 1,5 ~ 2,5 khz e il matcher impedenza guida il suono piezoelettrico.
Il processo di preparazione del cicalino piezoelettrico include principalmente lotti, fresatura a sfera, granulazione a spruzzo, modanatura, sinterizzazione e post-elaborazione. Tra questi, il processo di stampaggio è un processo molto importante nel processo di preparazione. Non solo influenza le dimensioni e la forma del tubo, ma influenza anche l'uniformità della microstruttura del corpo modellato e l'uniformità della distribuzione di fase secondo i diversi metodi di stampaggio, e quindi influenza il processo di sinterizzazione e influisce direttamente sulla qualità del prodotto.
Pertanto, viene generalmente utilizzato il metodo di pressione a secco. In termini di sinterizzazione, l'uso di spari di media e bassa temperatura è un processo progettato per preparare prodotti di ronzatura in ceramica piezoelettrica PZT di alta qualità sotto i principi di sicurezza e affidabilità, attenzione alla protezione ambientale, ragionevole considerazione della meccanizzazione, livello delle attrezzature di automazione ed economia.
Modalità di trasmissione: se il segnale di frequenza non può essere fornito per funzionare il cicalino, prendere in considerazione l'utilizzo del circuito di azionamento incorporato e applicare la tensione CC. Ci sono anche diversi segnali sonori come tono dritto, tono veloce e tono lento. (Esistono due metodi: l'oscillazione auto-eccitata è un modo per generare onde sonore usando l'oscillazione nel punto di risonanza; l'oscillazione dell'altra eccitata è un modo per generare onde sonore a una frequenza lontana dal punto di risonanza.)
Dimensione: la dimensione influenzerà la frequenza, le dimensioni ridotte avranno una frequenza più alta.
Tensione: calcolata da V op, guidata da un'onda quadra, maggiore è la tensione, maggiore è il volume.
Pitch: i cicalini piezoelettrici hanno molte specifiche ed è spesso difficile trovare esattamente le stesse specifiche. Puoi scegliere lo stesso tono e frequenza ravvicinata per la prova.
(1) Poiché non esiste una parte di contatto mobile, ha una lunga vita e un'alta affidabilità. Può essere usato continuamente per più di 10.000 ore. È un dispositivo semi-permanente.
(2) Non viene generato alcun rumore di arcing o radiofrequenza e nessuna interferenza ad altre linee.
(3) non causerà grandi vibrazioni a causa della scioltà.
(4) È controllato dal circuito elettronico, quindi può emettere una varietà di suoni piacevoli, suoni analogici e suoni intermittenti. Il tono è puro e non facilmente coperto dal rumore.
(5) Con l'eccitazione della tensione, il consumo di corrente è piccolo, generalmente inferiore a 20 mA, non più di 100 mA.
(6) Volume piccolo e grande, il volume può raggiungere 70 decibel/20 cm e lo spessore del componente è solo 1 mm o meno.
(7) ampio intervallo di temperatura operativa.
(8) È facile da installare e non esiste una bobina elettromagnetica e una bobina in movimento, quindi non è necessario preoccuparsi del deterioramento dell'isolamento e non vi è alcuna possibilità di perdite.
I cicalini piezoelettrici hanno effettivamente tre forme commerciali, vale a dire il complesso di cicalino piezoelettrico, un corpo da suono piezoelettrico e un cicalino piezoelettrico, per soddisfare diverse esigenze sul mercato. Indipendentemente dalla forma, il suo uso è inseparabile dai tre tipi di allarme, giudizio e notifica.
Il cicalino piezoelettrico per l'allarme viene utilizzato per incendio, densità di fumo, perdite d'aria, antifurto e allarme automobilistico. Il cicalino piezoelettrico per la notifica viene utilizzato come notifica nelle macchine per la caccia ai pesci, strumenti, attrezzature mediche, distributori automatici, lavatrici, stufe elettriche, ecc. Ed è più vantaggioso delle indicazioni leggere. Inoltre, il cicalino piezoelettrico con suono analogico e suono composito può anche essere utilizzato in giocattoli, videogiochi e così via.
