Una piastra ceramica piezoelettrica è un tipo di trasduttore che converte l'energia meccanica in energia elettrica, o viceversa, basata sull'effetto piezoelettrico. Ecco una panoramica della sua definizione, struttura e principio di lavoro:

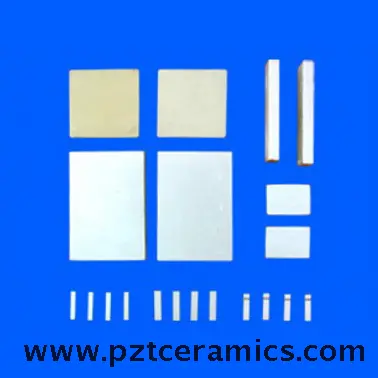

Piatto in ceramica piezoelente
Definizione:
Una piastra ceramica piezoelettrica è un componente sottile e piatto fatto di materiale ceramico piezoelettrico. È progettato per generare una carica elettrica se sottoposto a sollecitazioni meccaniche o deformazioni e, al contrario, per deformarsi quando viene applicato un campo elettrico.
Struttura:
La struttura di base di una piastra in ceramica piezoelese è in genere costituita dai seguenti componenti:
Materiale piezoelettrico: questo è il cuore della piastra ed è di solito un materiale ceramico come il titanato zirconato di piombo (PZT). Questo materiale mostra l'effetto piezoelettrico, il che significa che può generare una carica elettrica in risposta a sollecitazioni meccaniche o deformazioni.
Elettrodi: gli strati di metallo sottili, solitamente realizzati in argento o nichel, vengono depositati su entrambi i lati del materiale piezoelettrico. Questi elettrodi servono a raccogliere e distribuire la carica elettrica generata dall'effetto piezoelettrico.
Cablaggio: i collegamenti elettrici sono collegati agli elettrodi, consentendo il trasferimento della carica elettrica da e verso il materiale piezoelettrico.
Principio di lavoro:
Il principio di lavoro di una piastra ceramica piezoelettrica si basa sull'effetto piezoelettrico, che si verifica in alcuni materiali cristallini, compresa la ceramica piezoelettrica utilizzata nella piastra. L'effetto piezoelettrico può essere compreso in due modi:
Effetto piezoelettrico diretto: quando viene applicata sollecitazione o pressione meccanica sulla piastra ceramica piezoelettrica, fa deformare leggermente il reticolo cristallino del materiale piezoelettrico. Questa deformazione porta a uno spostamento di cariche positive e negative all'interno del materiale, con conseguente generazione di una carica elettrica attraverso gli elettrodi.
Effetto piezoelettrico inverso: al contrario, quando un campo elettrico viene applicato attraverso gli elettrodi della piastra ceramica piezoelettrica, induce una deformazione o una deformazione nel materiale piezoelettrico. Questa deformazione provoca l'espansione o il contratto della piastra, a seconda della polarità del campo elettrico.
Nelle applicazioni pratiche, le piastre di ceramica piezoelettiche vengono utilizzate per vari scopi:
Sensimento: possono essere usati come sensori per misurare quantità meccaniche come forza, pressione, accelerazione o vibrazione.
Attuazione: possono agire come attuatori per produrre movimento meccanico o spostamento controllato in risposta a un campo elettrico applicato.
Raccolta di energia: possono catturare energia meccanica da vibrazioni o movimenti nell'ambiente e convertirla in energia elettrica per alimentare piccoli dispositivi elettronici.
Nel complesso, le piastre di ceramica piezoelettrico sono componenti essenziali in molte applicazioni tecnologiche a causa della loro capacità di convertire tra energia meccanica ed elettrica in modo efficiente e affidabile.
Una piastra ceramica piezoelettrica è un tipo di trasduttore che converte l'energia meccanica (come pressione o vibrazione) in energia elettrica o viceversa. È costituito da un materiale piezoelettrico inserito tra due elettrodi. Quando viene applicata una sollecitazione meccanica sulla piastra, genera una carica elettrica attraverso gli elettrodi, noto come effetto piezoelettrico. Al contrario, quando un campo elettrico viene applicato attraverso gli elettrodi, la piastra deforma, creando un movimento meccanico.
Queste piastre sono utilizzate in varie applicazioni a causa delle loro proprietà uniche. Ecco alcuni aspetti chiave del loro concetto e importanza:
Sensimento e attuazione: le piastre di ceramica piezoelettiche sono ampiamente utilizzate per le applicazioni di rilevamento, ad esempio negli accelerometri per misurare l'accelerazione o le vibrazioni. Sono anche utilizzati nei sistemi di attuazione, dove possono produrre un movimento meccanico preciso quando viene applicato un campo elettrico, rendendoli preziosi in dispositivi come stampanti a getto d'inchiostro, detergenti ad ultrasuoni e sistemi di posizionamento di precisione.
Alta precisione: uno dei vantaggi significativi delle piastre di ceramica piezoelettrica è la loro capacità di fornire tempi di risposta elevata e rapidi. Ciò li rende ideali per applicazioni che richiedono un controllo o una misurazione precisi, come in strumenti scientifici, sistemi di nanoposition e dispositivi medici.
Compatto e leggero: le piastre di ceramica piezoelestreranno in genere compatte e leggeri rispetto ai tradizionali sistemi elettromeccanici, rendendoli adatti per l'integrazione in dispositivi e sistemi su piccola scala in cui spazio e peso sono vincoli.
Basso consumo energetico: spesso hanno basse caratteristiche di consumo energetico, rendendole soluzioni ad alta efficienza energetica per varie applicazioni, tra cui dispositivi portatili, sistemi a batteria e dispositivi di raccolta di energia.
Ampia gamma operativa: le piastre in ceramica piezoelettici possono funzionare su una vasta gamma di frequenze, temperature e condizioni ambientali, migliorando la loro versatilità e idoneità per diverse applicazioni in tutte le industrie che vanno da aerospaziale e automobilistica a quella sanitaria e elettronica di consumo.
Affidabilità e durata: a causa della loro costruzione a stato solido e della mancanza di parti in movimento, le piastre di ceramica piezoelettici tendono ad essere altamente affidabili e durevoli, con lunghe vite operative. Ciò li rende adatti per ambienti e applicazioni esigenti in cui l'affidabilità è fondamentale.
In sintesi, le piastre di ceramica piezoegnoso svolgono un ruolo cruciale in numerosi progressi tecnologici, consentendo rilevamento preciso, attuazione e controllo attraverso una vasta gamma di applicazioni, offrendo vantaggi come elevata precisione, compatta, consumo di energia e affidabilità.
Con anni di competenza e un impegno per l'eccellenza, Jude è specializzato nella progettazione, produzione e personalizzazione di piastre in ceramica piezoelettrica di alta qualità per una vasta gamma di applicazioni. Le nostre strutture di produzione avanzate e il team qualificato garantiscono ingegneria di precisione e prestazioni superiori in ogni prodotto che offriamo.
Weifang Jude Electronic Co., Ltd.
Sia che tu abbia bisogno di rilevare soluzioni, componenti di attuazione o dispositivi di raccolta energetica, Jude offre soluzioni affidabili e innovative su misura per soddisfare i requisiti specifici. Collabora con Jude per la tecnologia di piastra in ceramica piezoelente che guida l'efficienza, l'affidabilità e le prestazioni nelle applicazioni.
