Tipo di modalità ZHC
Condensatore in ceramica ad alta tensione
Caratteristiche:
La tensione nominale è superiore a 10kv.dc.
Dimensione Samll e tensione di resistenza ad alta dielettrica
Rivestito con resina epossidica a fiamma retardante.
Fattore di bassa dissipazione e eccellenti caratteristiche di frequenza.
Questo tipo di condensatori è composto principalmente da CT81. Tipo di cavo radiale CC81, HFC, tipo di stampo ZHC e condensatori di rete ad alta tensione HPC.
Applicazioni:
Alimentatori DC ad alta tensione, come laser, apparati a raggi X, detergenti d'aria, ecc.
Utilizzato nei circuiti di messa a fuoco per la visualizzazione del colore, rendendo la messa a fuoco dell'immagine migliore dell'intero schermo.
Utilizzato nelle macchine per rivestimento elettrostatico.
Specifica:
Intervallo di temperatura | Condizione di prova | ||
-25 ℃ ~+85 ℃ | temperatura | voltaggio | frequenza |
20 ± 2 ℃ | 1,0 ± 0,2 V. | 1 kHz o 1 MHz | |
Tensione nominale (UR): 10-40KV.DC
Capacità nominale: 1-10000pf
Tolleranza: j: ± 5%; K ； ± 10%; M: ± 20%
Temp. CHAR.: Bn, B, R, D, E, F, SL, YL.
Fattore di dissipazione: bn≤0,5% r, d≤0,2%
B, E, F≤2,5% (1kHz)
SL, yl≤0,15% (1MHz)
Resistenza all'isolamento: 10000 m Ω min.
Tensione di prova: 1.5ur
Tipo di messa a fuoco HFC:
Questi tipi di condensatori sono composti principalmente dal tipo HFC-11 e HFC-12.

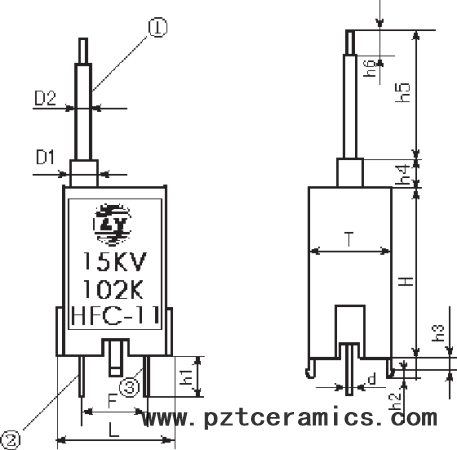

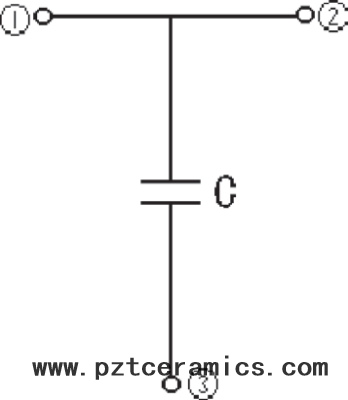

Dimensione dell'aspetto e disegno schematico
Codice n. | L ± 1,0 | H ± 1,0 | F ± 1,0 | T ± 1,0 | D1 Φ ± 0,5 | D2 Φ ± 0,1 | H1 ± 0,5 | H2 ± 0,5 | H3 ± 0,5 | H4 ± 0,5 | H5 ± 0,5 | H6 ± 1,0 | S1 ± 0,1 | S2 ± 0,1 | d Φ ± 0,1
|
HFC-11-15KV-102K | 27.0 | 38.0 | 18.0 | 14.5 | 5.8 | 3.2 | 4.5 | 2.8 | 1.7 | 10.0 | 600 (480) | 9.0 | 1.0 | ||
HFC-12-15KV-102K | 34.0 | 27.0 | 31.0 | 18.0 | 6.4 | 2.35 | 4.5 | 8.0 | 3.3 | 0.7 | 1.75 |

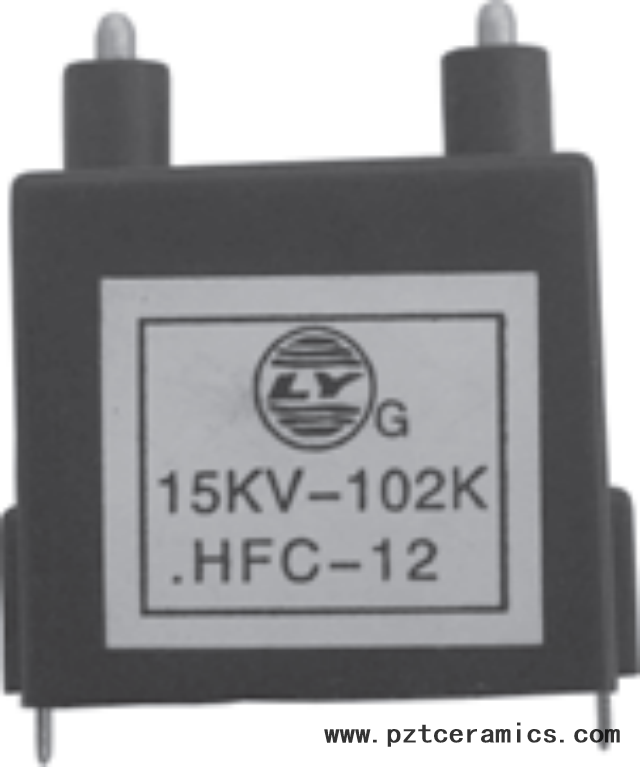

| Codice n. | Dimensione dell'aspetto | Disegno schematico |
| HFC-11 |  |  |
| HFC-12 |  |  |
Contatto:
E-mail: sales@pztceramics.com
violet.shan@pztceramics.com
Tel.: +86 131 6536 1320
Web: www.pztceramics.com
