Trasduttore acustico ultrasonico

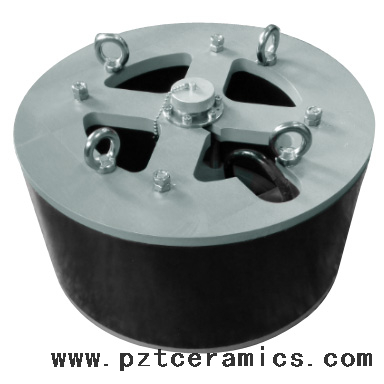

Tipo C-2800trasduttore ad anello
Iltrasduttore acustico ultrasonicoè azionato dall'effetto piezoelettrico di una ceramica piezoelettrica di cristallo o dall'effetto magnetostrittivo di una lega ferro-nichel. Utilizziamo effetti elettrostrittivi ed effetti piezoelettrici per produrre e ricevere gli ultrasuoni.Quando il sonar emette onde ultrasoniche, la tensione di oscillazione ultrasonica viene applicata a entrambe le estremità della lastra di cristallo. Quindi lo spessore del cristallo cambierà con la tensione di oscillazione ultrasonica, con conseguente vibrazione ultrasonica. Il cristallo vibra per promuovere la radiazione generata dall'acqua circostante.
La tabella dei parametri delle prestazioni 1:
Struttura di supporto: | simile alla struttura di supporto dell'aria |
Banda di frequenza di lavoro: | 1kHz ~ 8 kHz |
Frequenza di risonanza: | 2.8kHz |
| Orizzontale beam: | omnidirezionale |
Risposta alla trasmissione del punto di risonanza: | 139dB re 1μPa / V a 1m |
Massima potenza in ingresso: | 2000 W (duty cycle del 10%) |
Profondità di lavoro: | 400m |
Peso in aria: | 20kg |
Temperatura di lavoro: | -5 ℃ ~ + 70 ℃ |
Temperatura di conservazione: | -40 ℃ ~ + 80 ℃ |
La tabella dei parametri delle prestazioni 2:
Struttura di supporto: | struttura di troppo pieno |
Banda di frequenza di lavoro: | 1.5kHz ~ 5kHz |
Frequenza di risonanza: | 2.2kHz |
| Orizzontale beam: | omnidirezionale |
Risposta alla trasmissione del punto di risonanza: | 146dB re 1μPa / V a 1m |
Massima potenza in ingresso: | 2000 W (duty cycle del 10%) |
Profondità di lavoro: | illimitato |
Peso in aria: | 20kg |
Temperatura di lavoro: | -5 ℃ ~ + 70 ℃ |
Temperatura di conservazione: | -40 ℃ ~ + 80 ℃ |
Applicazione: trasduttore acustico ultrasonico è utilizzato per trasduttore sonar subacqueo e rilevamento marino.
Weifang Jude Electronic Co., Ltd è un produttore dicomponenti ceramici piezoelettrici, siamo impegnati in questo settore da 20 anni, abbiamo la nostra fabbrica, personale tecnico esperto, otteniamo la certificazione ISO 9001.
Collaboriamo con le università nazionali di prima classe, stabiliamo una stanza di R & D in ceramica piezoelettrica professionale, con tutto questo supporto, siamo in grado di fornire la migliore qualità del prodotto e il miglior servizio.
Istituto di ricerca e sviluppo:www.xjtcyjy.com
Certificazione:
Fabbrica:
Spedizione:
La maggior parte dei nostri prodotti consegna al cliente via aerea tramite società espressa, come DHL, UPS, TNT, EMS ecc.
Tempo di trasporto: una settimana può l'ufficio del cliente di arrivo dopo l'invio da noi.
Abbiamo abbastanza imballaggi interni in gommapiuma e imballaggi in pelle.
Contattaci:
Mail: sales@pztceramics.com
violet.shan@pztceramics.com
Tel / Fax: + 86-0536-2221236
Sito web:www.pztceramics.com
