trasduttore acustico ad ultrasuoni
Trasduttore di tubo di tipo C-11K
Il trasduttore acustico ad ultrasuoni è gestito dall'effetto piezoelettrico di una ceramica piezoelettrica cristallina o dall'effetto magnetostrittivo di una lega di ferro-nickel. Usiamo effetti elettrostrittivi e effetti piezoelettrici per produrre e ricevere ultrasuoni. Quando il sonar emette onde ad ultrasuoni, la tensione di oscillazione ad ultrasuoni viene applicata su entrambe le estremità del foglio di cristallo. Quindi lo spessore del cristallo cambierà con la tensione di oscillazione ad ultrasuoni, con conseguente vibrazione ad ultrasuoni. Il cristallo vibra per promuovere le radiazioni generate dall'acqua circostante.
Il parametro delle prestazioni Tabella 1:
Banda di frequenza operativa: | 8kHz ~ 20kHz |
Frequenza risonante: | 11kHz |
Raggio orizzontale: | Omnidirezionale |
Raggio verticale: | 45 gradi (-3db) |
Potenza di ingresso massima: | 800 W. |
Livello della sorgente sonora: | 195db (11kHz) |
Profondità di lavoro: | 500 m |
Diametro massimo: | 106m |
Altezza: | 150 mm |
Peso in aria: | 4,5 kg |
Temperatura di lavoro: | -5 ℃ ~ +70 ℃ |
Temperatura di conservazione: | -40 ℃ ~ +80 ℃ |

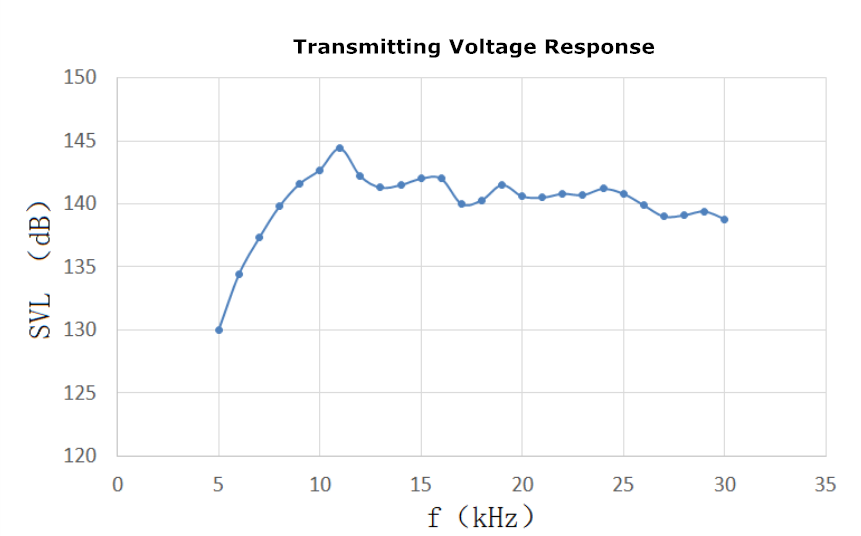

Tabella di risposta di tensione di trasmissione
Frequenza （KHz) | Risposta di tensione di trasmissione （dB） |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |

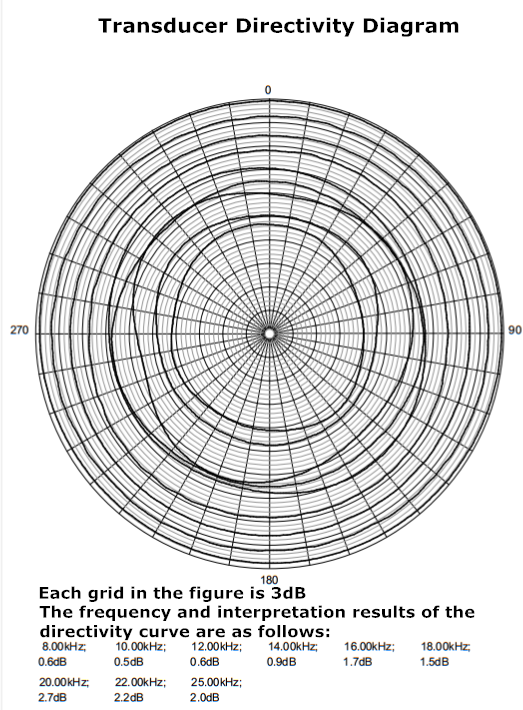

Direttività orizzontale

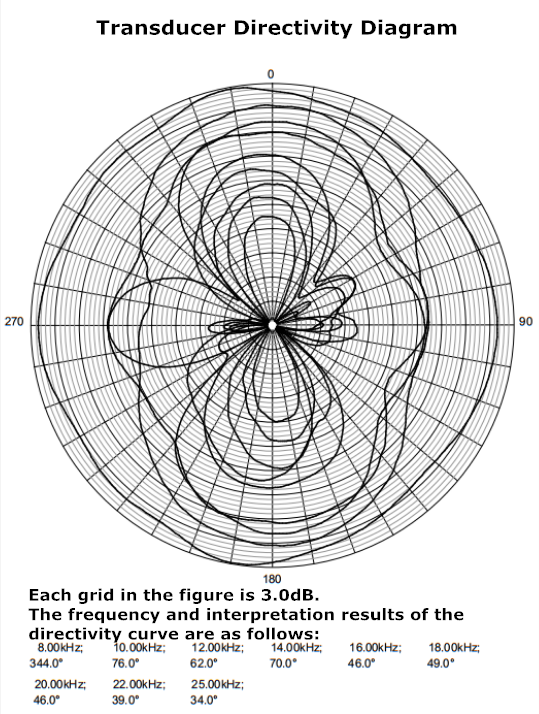

Direttività verticale
Applicazione: il trasduttore acustico ad ultrasuoni viene utilizzato per il rilevamento marino e il trasduttore sottomarino.
Weifang Jude Electronic Co., Ltd è un produttore di componenti ceramici piezoelettrici , siamo stati impegnati in questo settore per 20 anni, abbiamo il nostro personale tecnico di fabbrica, esperto, raggiungiamo la certificazione ISO 9001.
Cooperamo con le università nazionali di prima classe, stabiliamo una stanza di ricerca e sviluppo in ceramica piezoelettrica professionale, con tutto questo supporto, possiamo fornire la migliore qualità del prodotto e il miglior servizio.
Institute di ricerca e sviluppo: www.xjtcyjy.com
Certificazione:
Fabbrica:
Spedizione:
La maggior parte dei nostri prodotti consegna al cliente in aereo tramite Express Company, come DHL, UPS, TNT , EMS ecc.
Tempo di trasporto : una settimana può arrivare all'ufficio del cliente dopo l'invio da noi abbiamo .
abbastanza imballaggio interno in schiuma e imballaggio per la pelle .
Contattaci:
Mail: sales@pztceramics.com
Tel/Fax:+86-0536-2221236
Sito web: www.pztceramics.com
