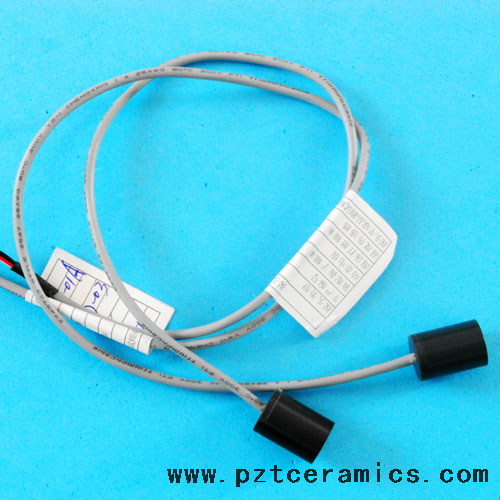

Sensore a gas ad ultrasuoni
Il in ceramica piezoelettrica sensore ad ultrasuoni viene sviluppato utilizzando caratteristiche ultrasoniche. L'onda ad ultrasuoni è una specie di frequenza di vibrazione meccanica è superiore all'onda sonora, il cambiamento può scheggiare in tensione sotto l'eccitazione della vibrazione per produrre, ha un'alta frequenza e una lunghezza d'onda corta, il fenomeno di diffrazione di piccoli, in particolare la buona direzione, può diventare raggi le caratteristiche di propagazione direzionale. Il liquido di penetrazione ad ultrasuoni, solido, specialmente nei solidi opachi al sole che può penetrare in profondità decine di metri. Le impurità ultrasoniche o l'interfaccia secondaria incontreranno una riflessione significativa nella formazione di eco con oggetti in movimento può produrre l'effetto Doppler. Pertanto, il rilevamento ultrasonico ampiamente utilizzato nell'industria, nella difesa nazionale, nella biomedicina e così via.
Modelli e dati tecnici:
Articolo | Dati tecnici | |
Nome | Sensore ad ultrasuoni da 200 khz | |
Tipo | Dya-200-01a | |
Frequenza | 200 kHz ± 5% | |
Gamma consigliata | 0.10～ 1,5 m | |
Impedenza minima | 1005Ω ± 20 % | |
Capacità | 730pf ± 20% @1kHz | |
Sensibilità | Tensione di guida del carico: 850VPP Distanza 0,3 m Echo Amplitude 40 MV | |
Tensione operativa | Tensione di picco ＜ 1000VPP | |
Temperatura operativa | -40～ +80 ℃ | |
Pressione | ≤3 kg o 0,3MPa | |
Angolo | ( larghezza del raggio ) ANGOLO DI MIUGO POWER @-3DB: 8 ° ± 2 Angolo di nitidezza : 17 ° ± 4 | |
Materiale a guscio | Pom | |
Applicazione | Contatore a livello di ultrasuoni, monitoraggio, anti-collisione, sicurezza | |
Dimensione di installazione | Dimensione ： 14*20 | |
Protezione internazionale | IP68 | |
Peso | 9 G ± 5 %(linea lunga: 25 cm) | |
Istruzioni in filo | Interfaccia integrata: rosso: trasduttore+, bianco: trasduttore-, nero: filo schermato, ( Predefinito senza sensore di temperatura ） | |
Grafico della curva di ammissione | Disegno della struttura del prodotto | |
|
| |
Applicazione: bruciatura a grasso ad ultrasuoni, coltello ad ultrasuoni Hifu, dispersione ad ultrasuoni.
*Tutti i prodotti possono essere personalizzati in base alle esigenze dei clienti.
Weifang Jude Electronic Co., Ltd è un produttore di componenti ceramici piezoelettrici , siamo stati impegnati in questo settore per 20 anni, abbiamo il nostro personale tecnico di fabbrica, esperto, raggiungiamo la certificazione ISO 9001.
Cooperamo con le università nazionali di prima classe, stabiliamo una stanza di ricerca e sviluppo in ceramica piezoelettrica professionale, con tutto questo supporto, possiamo fornire la migliore qualità del prodotto e il miglior servizio.
Sala di ricerca e sviluppo: www.xjtcyjy.com
Certificazione:
Fabbrica:
Spedizione:
La maggior parte dei nostri prodotti consegna al cliente by Air tramite Express Company, come DHL, UPS, TNT , EMS
ecc. Tempo di trasporto : una settimana può arrivare all'ufficio del cliente dopo aver inviato da .
noi abbiamo abbastanza imballaggio interno in schiuma e imballaggio della pelle .
