Il trasduttore o il sensore è un dispositivo che converte varie quantità non elettriche in un'altra quantità fisica (generalmente elettricità) che è conveniente per l'elaborazione e la trasmissione secondo alcune regole.

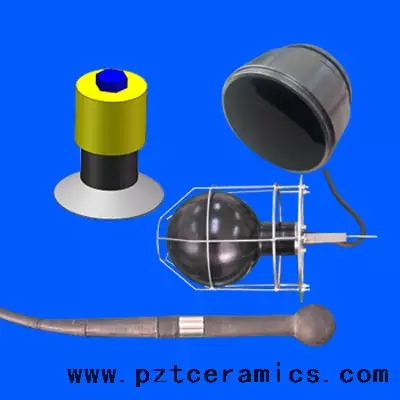

Trasduttore audio ad ultrasuoni
Composizione: generalmente include componenti sensibili, componenti di conversione e circuiti di misurazione e talvolta richiede un alimentatore ausiliario.
1) Componenti sensibili: non tutta la non elettricità può essere convertita direttamente in elettricità e talvolta deve essere convertita in un'altra non elettricità che è facile diventare elettricità e quindi convertita in elettricità. Il dispositivo che completa la pre-trasformazione è anche chiamato pre-convertitore, come vari componenti elastici.
2) Elemento di conversione: un dispositivo che converte direttamente la non elettricità rilevata in elettricità, come cristalli piezoelettrici, termocoppie, ecc. Gli elementi di rilevamento e commutazione possono talvolta essere combinati in uno.
3) Circuito di condizionamento e conversione del segnale: amplificare e convertire l'uscita del segnale elettrico mediante l'elemento di conversione in un segnale che è facile da elaborare, visualizzare e registrare. Circuiti del ponte comunemente usati, circuiti di ingresso ad alta impedenza e circuiti di oscillatore
4) Alimentazione ausiliaria: fornire energia per il sensore. I sensori che richiedono un alimentatore esterno sono sensori passivi, come sensori resistenti, induttivi e capacitivi; Quelli che non richiedono un alimentatore esterno sono sensori attivi, come sensori piezoelettrici e termocoppie.
Un trasduttore piezoelettrico è un sensore che converte la pressione meccanica o la deformazione in un segnale elettrico. Utilizza l'effetto piezoelettrico, il fenomeno in cui alcuni materiali cristallini vengono polarizzati se sottoposti a pressione meccanica o sollecitazione, con conseguente cambiamento nella carica o in tensione. I sensori piezoelettrici sono generalmente costituiti da materiali piezoelettrici, elettrodi e strutture di supporto.
I materiali piezoelettrici sono generalmente cristalli piezoelettrici, come il quarzo, il titanato di zirconato di piombo, ecc. Questi materiali hanno speciali strutture cristalline e proprietà di polarizzazione. Se soggetta a pressione esterna o sollecitazione, la distribuzione di cariche positive e negative all'interno del cristallo cambierà, con conseguente variazione di carica o tensione.
Gli elettrodi di un trasduttore piezoelettrico vengono utilizzati per raccogliere e dirigere una variazione di carica o tensione. In genere, gli elettrodi vengono posizionati su entrambi i lati del materiale piezoelettrico e quando il materiale piezoelettrico è soggetto a pressione o sollecitazione, gli elettrodi rilevano una variazione di carica o tensione.
La struttura di supporto viene utilizzata per supportare e proteggere il materiale piezoelettrico e gli elettrodi. Di solito è costituito da un materiale meccanico con sufficiente rigidità e resistenza alla pressione per garantire che il materiale piezoelettrico funzionerà correttamente quando è soggetto a pressione o sollecitazione.
I trasduttori piezoelettrici hanno i vantaggi di elevata sensibilità, ampio intervallo di misurazione, risposta rapida e basso consumo di energia. Sono ampiamente utilizzati in campi come automazione industriale, strumentazione, attrezzature mediche, ingegneria automobilistica e aerospaziale. I trasduttori piezoelettrici comuni includono trasduttori di pressione, trasduttori di forza, sensori di accelerazione e sensori di micro forza di micro.
1. Elevata sensibilità: il sensore piezoelettrico ha un'elevata sensibilità e può percepire con precisione piccoli cambiamenti di pressione.
2. Ampia gamma di lavoro: i sensori piezoelettrici possono funzionare in una vasta gamma di pressioni, da alcuni Pascal a diversi megapascals.
3. Risposta rapida: la velocità di risposta del sensore piezoelettrico è molto veloce, il che può rilevare il cambiamento di pressione in tempo reale.
4. Alta risoluzione: a causa della sua elevata sensibilità, i sensori piezoelettrici sono in grado di fornire misurazioni della pressione ad alta risoluzione.
5. Non è necessario energia: i sensori piezoelettrici sono sensori passivi che non richiedono un alimentazione di energia esterna e possono convertire direttamente la pressione in segnali elettrici.
Automazione industriale: i sensori piezoelettrici possono essere utilizzati per misurare e controllare le variazioni di pressione nelle apparecchiature industriali, come il monitoraggio della pressione nelle condutture liquide, il controllo del carico nelle apparecchiature meccaniche, ecc.

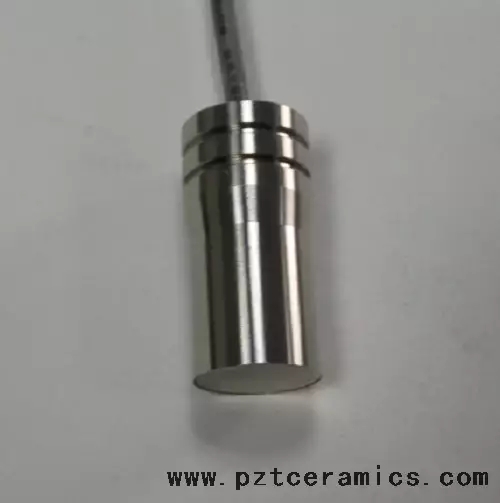

Sensore del misuratore del flusso di gas
Campo medico: i sensori piezoelettrici possono essere utilizzati per misurare le variazioni di pressione nelle apparecchiature mediche, come il monitoraggio della pressione arteriosa, il rilevamento delle pressioni delle vie aeree nei ventilatori, ecc.
Industria automobilistica: i sensori piezoelettrici possono essere utilizzati per misurare le variazioni di pressione nei motori automobilistici, come il monitoraggio della pressione nei sistemi di carburante, il rilevamento della pressione dei pneumatici, ecc.

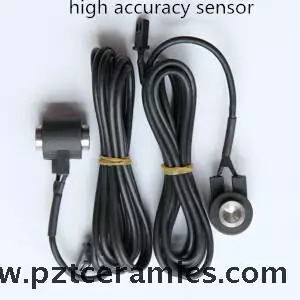

Sensore della macchina per bilanciamento delle ruote
Monitoraggio ambientale: i sensori piezoelettrici possono essere utilizzati per misurare i cambiamenti nei parametri ambientali come la pressione atmosferica, la pressione dell'acqua e la pressione del suolo e per monitorare la meteorologia, l'idrologia e altri campi.
